Бойовий модуль ВОЛЯ-Д​

Бойовий модуль ВОЛЯ-Д — призначений для боротьби із броньованими й неброньованими, наземними й низьковисотними нешвидкісними цілями.

Бойовий модуль оснащений винесеним комплексом озброєння на платформі, стабілізованій у двох площинах, а також оптико-електронним прицільним комплексом з тепловізійним каналом.

Система управляння вогнем та цифрова система стабілізації Бойового Модуля ВОЛЯ забезпечують наведення в горизонтальній і вертикальній площинах, супровід та ефективне ураження наземних, повітряних і надводних цілей вдень та вночі, при стрільбі з місця та на ходу.

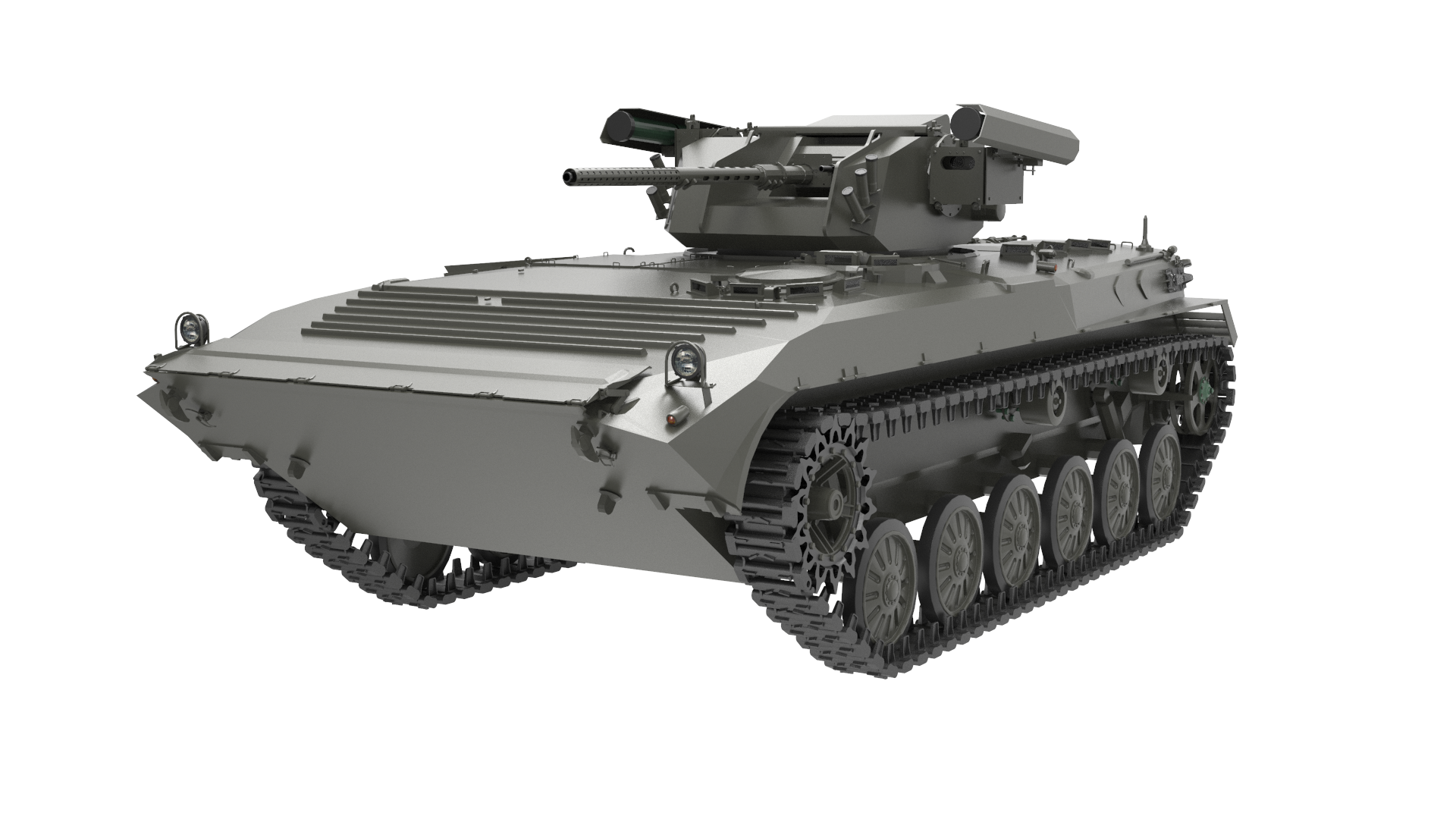

Робота з модулем у складі бойової машини здійснюється оператором та командиром (командир має дублюючі органи керування).

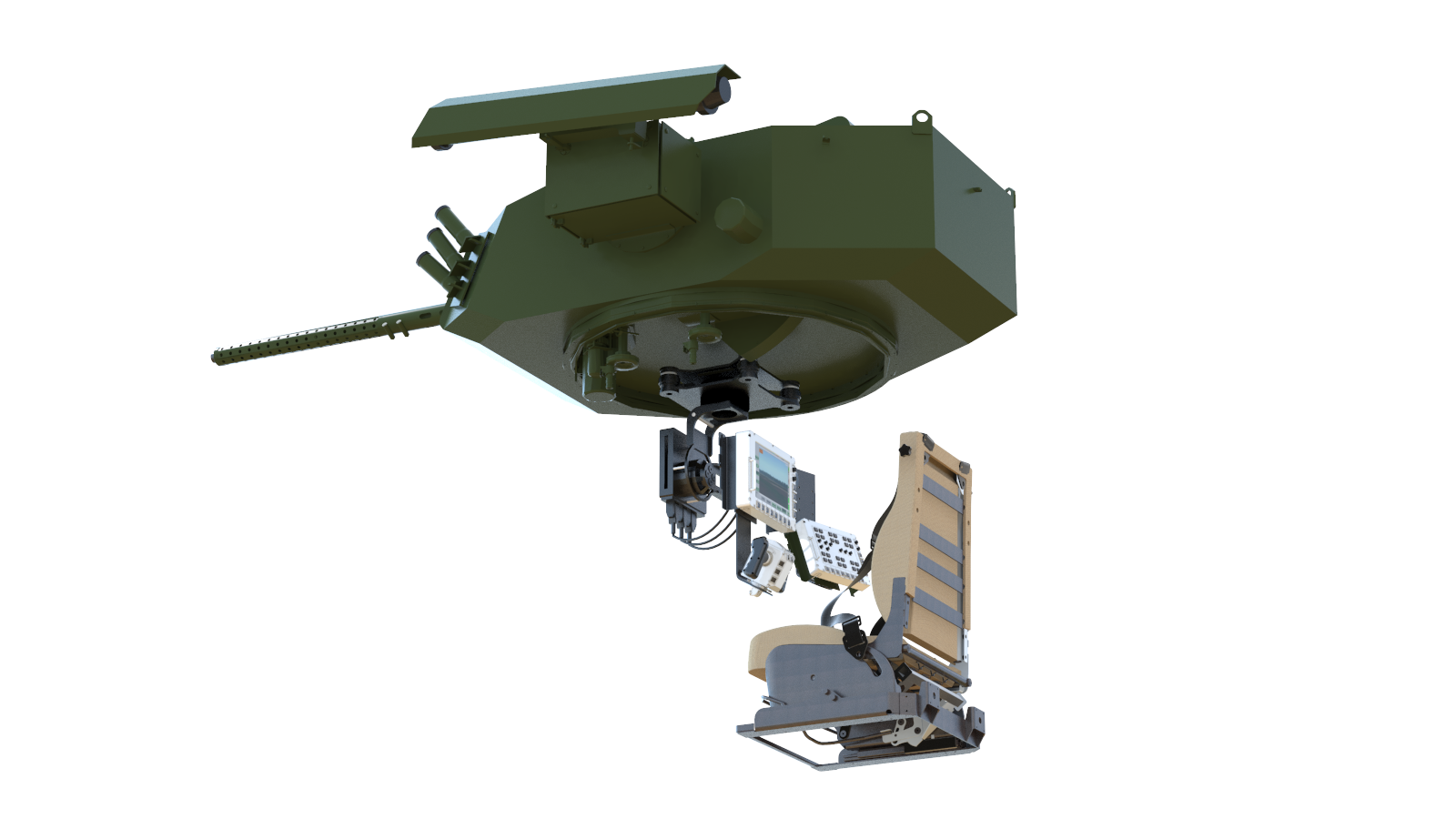

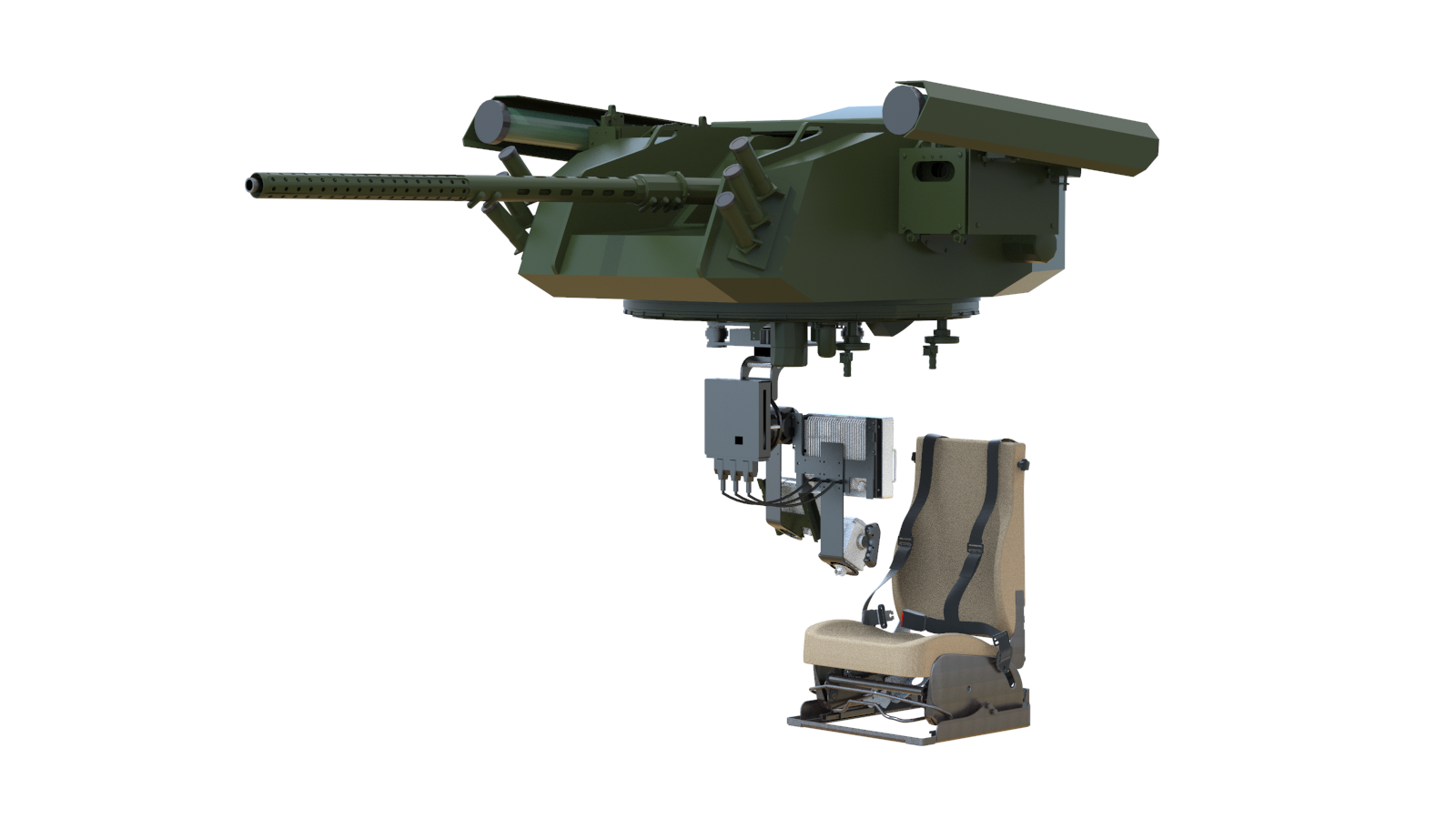

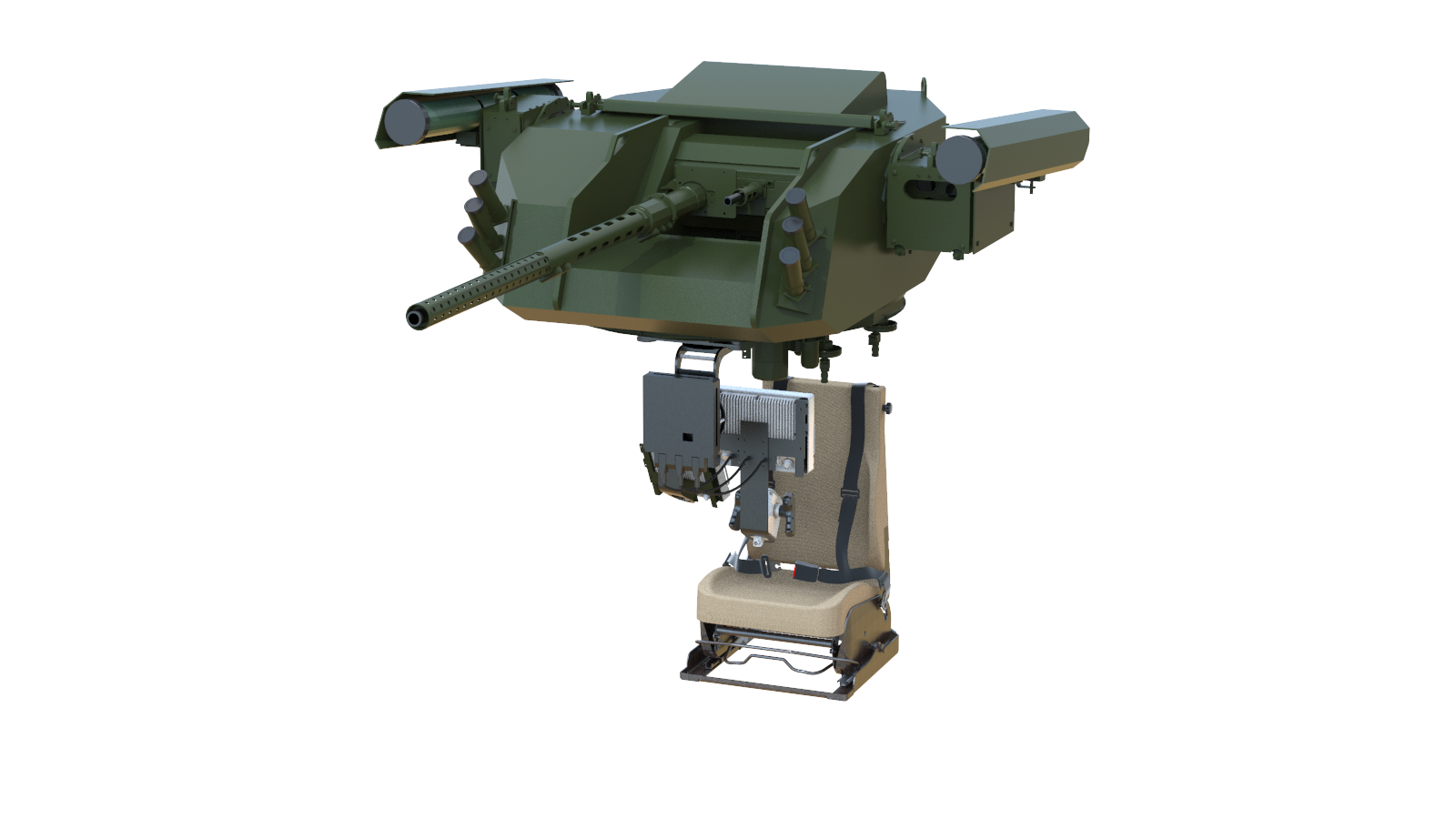

Усі складові частини Бойового Модуля ВОЛЯ-Д та боєкомплект розміщуються усередині Бойового Модуля над корпусом бойової машини, робоче місце оператора може розташовуватись у будь-якому місці машини.

СКЛАД БОЙОВОГО МОДУЛЯ ВОЛЯ

  1. БАШТА З ОЗБРОЄННЯМ
  • 30 мм автоматична гармата – ЗТМ-1 (2А72), боєкомплект 320 снарядів

(всі снаряди готові до стрільби)

  • 7,62 мм кулемет ПКТ, 2000 патронів (350 патронів у магазині готові до стрільби)
  • 30 мм автоматичний гранатомет КБА-117 (АГС-17), 116 гранат (29 гранат у магазині готові до стрільби)
  • протитанковий ракетний комплекс «Бар’єр», 2 пускові установки, 4 ПТКР (з них 2 ПТКР на направляючих, готові до пуску).
  • система постановки димових завіс – 902В «Туча» (6 пускових установок, по три з кожної сторони бойового модуля)



Габаритні розміри Бойового Модуля ВОЛЯ-Д:

Довжина з озброєнням – 3700 мм

Довжина без озброєння – 2120 мм

Висота – 750 мм

Ширина – 1880 мм

Діаметр погону Бойового Модуля – 1350 мм

Рівень балістичного захисту дистанційно керованого бойового модуля ВОЛЯ-Д і його вага:

  • STANAG 4659, Рівень 2 — лобова проекція, бічна проекція, задня проекція від куль БЗТ калібру 7,62х39 мм:
  • з боєкомплектом – 1600 кг
  • без боєкомплекту – 1150 кг

або з додатковим бронюванням, STANAG 4659, Рівень 3 + — лобова проекція, бічна проекція, задня проекція від куль Б32 калібру 12,7х108 мм

  • з боєкомплектом – 2100 кг
  • без боєкомплекту – 1650 кг

   2. Система Керування Вогнем (СКВ)

— пульт оператора;

— пульт командира;

— блок управління механізмами БУМ;

— оптико-електронний модуль (денний канал, тепловізійний канал, лазерний дальномір);

— відеомонітор оператора;

— відеомонітор командира;

— прилад наведення ПН-Б

Система Керування Вогнем забезпечує

  • виявлення та спостереження цілей та оточення в денних та нічних в умовах;
  • відображення цілей та обстановки на відеомоніторах командира і оператора;
  • вимірювання відстані до цілі за допомогою лазерного далекоміра;
  • відображення на відеомоніторах командира та оператора марки візування цілі;
  • формування та відображення на відеомоніторах командира та оператора марки прицілювання для обраного типу зброї;
  • автоматичне визначення кутів прицілювання для обраної зброї;
  • керування стрільбою зброї обраного типу (в тому числі ПТРК «БАР’ЄР»);
  • формування та відображення на відеомоніторах службової інформації;
  • відображення на відеомоніторах чисельного значення кута прицілювання при стрільбі гранатометом по невидимій цілі в залежності
  • керування механізмами гармати при заряджанні;
  • вибір типу патронів гармати (бронебійно-трасуючий чи осколково-фугасно-запалювальний) та режима стрільби (черга-одиночний) для гармати та гранатомета;
  • запам’ятовування встановленної кількості боєкомплекту і автоматичний відлік залишку при стрільбі;
  • керування системою постановки димових завіс;
  • автоматична діагности апаратури;
  • перемикання органів управління Бойовим Модулем на командира від оператора з робочого місця командира.

3. Стабілізатор Озброєння

№п/п

Характеристика

Значення

1.

Час увімкнення

< 10 с

2.

Максимальна швидкість наведення по горизонталі

До 45°/с

3.

Максимальна швидкість наведення по вертикалі

До 35°/с

4.

Мінімальна швидкість наведення по горизонталі

0,05 °/с

5.

Мінімальна швидкість наведення по вертикалі

0,05 °/с

6.

Приведення виробу в «ГАБАРИТ» машини

присутній

7.

Цілевказівник командира «ЦУ»

присутній

8.

Автосупровід контрастних цілей «АЦ»

присутній

9.

Серединна похибка стабілізації

не більше 0,5 т.д.

10.

Динамічна похибка стабілізації

не більше 2 т.д.

11.

Точність в режимі «ГАБАРИТ»

не більше 1°

12.

Точності у режимі:

—          ЦУ

—          АЦ



Не більше 10 т.д.

Не більше 1 т.д.

13.

Температура навколишнього середовища

-40°…+ 60°

14.

Приводи вертикального і наведення

Електромеханічні,

з ручним дублюванням

15.

Кути наведення

по горизонту  360° х N

по вертикалі  — 5°…+ 45°

ТТХ Оптико-Електронного модуля:

Найменування

Значення

1.      Денна телевізійна камера



1.1.            Дальність виявлення (розпізнавання) у вузькому полі зору телеканалу наземного об’єкту з фронтальною проекцією 2,3х2,3 м в денних умовах за метеорологічній дальності видимості (МДВ) не менше ніж 25 км і контрасту обєкту щодо фону не иенше, ніж 0,5:

— за освітленості місцевості від 100 до 105 лк

— за освітленості місцевості не менше ніж 0,5 лк









10 (4,5) км, не менше ніж

3,5 (1,8) км, не менше ніж

1.2.            Кутові розміри вузького поля зору:

– по горизонталі

– по вертикалі



2° 14´, не менше ніж

1° 37´, не менше ніж

1.3.             Кутові розміри широкого поля зору:

– по горизонталі

– по вертикалі



8°, не менше ніж

6°, не менше ніж

1.4.            Границя роздільності у центрі вузького поля зору телеканалу

25´´, не більше ніж

1.5.            Границя роздільності у центрі широкого поля зору телеканалу

3´, не більше ніж

1.6.           Час зміни зображення на екрані телевізійного монітора при перемиканні вузького і широкого полів зору телеканалу після подачі сигналу на перемикання

1±0,3 с

2.      Лазерний дальномір



2.1.             Робоча довжина хвилі випромінювання

Від 1,060 до 1,079 мкм (опція 1,54 мкм)

2.2.             Вимірювання дальності по цілі розмірами не менше ніж 2,3 на 2,3 м

— максимальна

— мінімальна





Не менше 7000 м

Не більше 160 м

2.3.Середнє квадратичне відхилення вимірювання відставні

± 5 м

3.      Тепловізійна камера



3.1.             Дальність виявлення цілі типу «танк» за коефіцієнта пропускання атмосфери у робочому спектральному діапазоні не більше 0,2км-1 і температурного контрасту цілі щодо фону не менше ніж 2К згідно STANAG 4347

7,6 км, не менше ніж

3.2.             Дальність розпізнавання (ідентифікації) цілі типу «танк» за коефіцієнта пропускання атмосфери у робочому спектральному діапазоні не більше 0,2км-1 і температурного контрасту цілі щодо фону не менше ніж 2К згідно STANAG 4347

3,7 (1,8) км, не менше ніж

ОПЦІЇ

  • панорамний приціл командира
  • інтеграція тепловізійного каналу до приладу наведення ПН-Б для пусків протитанкових гранат в нічних умовах
  • автоматичне захоплення до 10 цілей
  • автоматичне супроводження цілі
  • автоматичне введення коректур за результатами пострілу
  • додаткове бронювання композитною бронею корпусу бойового модуля та оптико-електронного модуля
